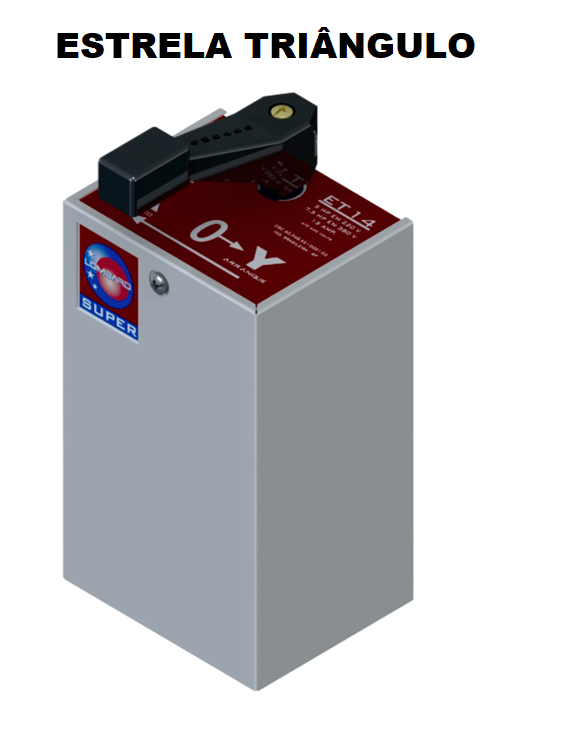

Chave Estrela Triângulo Trifásica Lombard - Modelo ET
Utilização:Na escolha da chave ET, deve-se considerar que no momento da partida (Y) em estrela, a corrente e o momento de partida ficam reduzidos a aproximadamente 1/3 dos seus valores correspondentes na ligação direta.
Destinam-se a partida de motores trifásicos com rotor em curto-circuito.
Este tipo de chave somente se aplica, para motores cuja tensão nominal, em triângulo coincide com a tensão nominal entre fases da rede alimentadora, portanto um motor 220/380 Y não pode ser ligado com chave estrela triângulo em uma rede de 380 V entre fases.
É fundamental para a partida que o motor tenha a possibilidade de ligação em dupla tensão, ou seja, em 220/380V, em 380/660V ou 440/760V.
Os motores deverão ter no mínimo seis bornes de ligação.
A partida estrela triângulo poderá ser usada quando, a curva de conjugado do motor é suficientemente elevada para poder garantir a aceleração da máquina com a corrente reduzida.
Na ligação estrela, a corrente fica reduzida para 25 a 33% da corrente de partida na ligação triângulo.
O conjugado resistente da carga, não poderá ultrapassar o conjugado de partida do motor, nem a corrente no instante da mudança para triângulo poderá ser de valor inaceitável.
Existem casos em que este sistema de partida não pode ser usado.
São empregadas para o arranque de motores trifásicos, tendo por finalidade reduzir a corrente de partida, de modo a limitar a queda de tensão na linha de alimentação.
A utilização deste tipo de chave, é muitas vezes imposta pela própria concessionária de energia elétrica de forma a não sobrecarregar suas linhas, por ocasião da partida de motores elétricos de potência mais elevada (consulte a concessionária da região onde será feita a instalação).
Por motivo de segurança a manopla não fica travada na posição PARTIDA.
A chave estrela triângulo em geral só pode ser empregada em partidas de máquinas em vazio, isto é, sem carga.
Somente depois de ter atingido a rotação nominal, a carga poderá ser aplicada.
Aplicação: Guinchos, prensas viradeiras, prensas excêntricas, prensas guilhotina, máquinas operatrizes em geral, máquinas agrícolas, construção civil e outras.
Codigo Loja - Modelo - Amperagem
030125 - ET 14 - 15A
030126 - ET 15 - 20A
030127 - ET 160 - 30A
030128 - ET 161 - 45A
030129 - ET 162 - 60A
030130 - ET 163 - 90A
