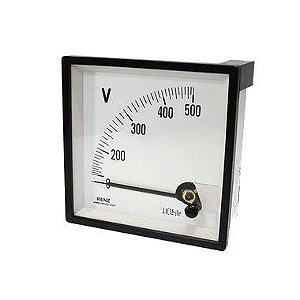

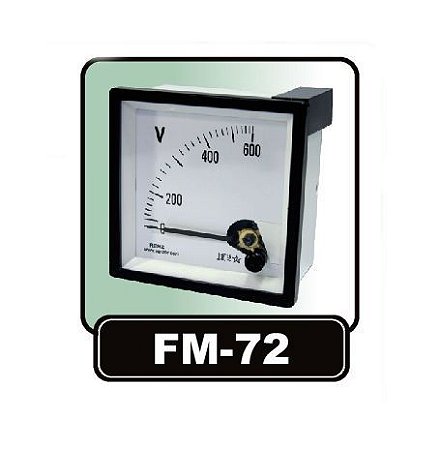

Voltimetro FM-72
Os instrumentos de medição de sistema Ferro Móvel - FM são utilizados para medição de tensão (V) e corrente (A), em circuitos de corrente alternada (AC) e em baixa frequência (50 / 60 Hz). Sua classe de exatidão é de +/- 1,5 % e a escala dos instrumentos não são lineares, em função da histerese do material (ferro) utilizado.
Voltímetros: podem ser ligados com Transformador de Potência (TP) quando a tensão (V) secundária for até 600 V.
Características Mecânicas
- Caixa de termoplástico branco.
- Fundo de termoplástico preto.
- Moldura frontal de termoplástico preto.
- Visor de acrílico.
- Escala em aço galvanizado, na cor branca.
- Amortecimento de ponteiro em silicone.
- Temperatura de trabalho entre -10°C a +50°C.
- Mancais com safira e anti-choque para proteção de impactos mecânicos.
- Posição de montagem normal em 2d.
- Fixação através de duas cantoneiras de termoplástico acopladas a dois parafusos fixos no fundo.
- Deflexão do ponteiro em 90°.
Características Elétricas
- Sistema de ferro móvel.
- Medição em corrente alternada.
- Classe de exatidão de 1,5% no final da escala.
- Frequência de 50...60 Hz.
- Tensão de prova de 2 kV.
- Consumo aproximado de 1,0 a 2,5 VA.
- Bobina envolta em blindagem de aço contra influência de campos magnéticos externos.
Voltagem: 150V e 300V
