Thuchão Convencional - Modelo 09-MI

É indicado para construções ou edificações que sofrem com baixa pressão no momento do uso, após a saída da caixa d´água.

Somente pode ser utilizado em locais onde haja abastecimento com água da rede pública (água da rua).

O modelo Convencional 09 - MI destina-se a instalações convencionais por dentro da caixa d´água.

Sem necessidade de esvaziar a caixa d'água, sem complicações, rápido e fácil.

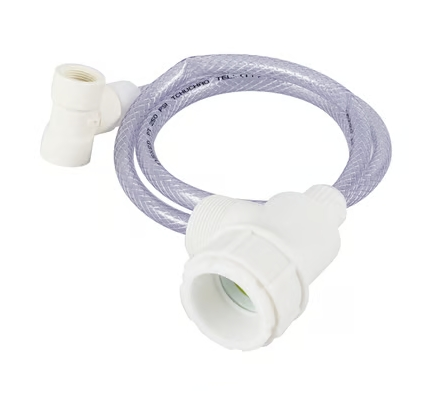

Composto pelos seguinte componentes abaixo:

 * 01 Válvula THUCHÃO® em Polipropileno ;

* 01 Mangueira flexível de 1,40 m (em média) ;

* 01 Conexão Tee 3/4" branco.

Especificações Técnicas:

* Uso geral em caixa d’água abastecida com água da rua.

* Conexões de entrada 3/4” e saída 1 ½” BSP.

* Pressão d'água para trabalho:

Mínimo = 0,8 kgf/cm² / 1,0 Lbs/pol² (Psi)

Máximo = 4,0 kgf/cm² / 87,0 Lbs/pol² (Psi)

Ideal = 3,0 kgf/cm² / 42,0 Lbs/pol² (Psi)

Todo o processo de instalação do produto está descrito na embalagem, fornecida juntamente com o produto.

Instalação Passo a Passo

Figura 1 - Caixa d´água convencional

-  Entrada de água da rua (Luva ou Flange);

- Torneira Bóia;- Ladrão (Sistema de saída de água em caso de defeito na bóia);

- Flange de Saída de Água (Saída de abastecimento de água para a residência.

Figura 2 - Retirar a bóia

-  Desrosquear a torneira bóia da flange de entrada de água da rua.

OBS: Caso haja rosqueado na flange  de entrada de água da rua, uma luva branca, haverá a necessidade de retirar a luva, pois o item Tee 3/4" fornecido juntamente com o produto THUCHÃO, será instalado no local.

Figura 3 - Instalação do Thuchão

 - Instalar conforme figura ao lado, onde deverão colocar fita veda rsoca somente na rosca da flange de entrada da agua da rua (+/- 20 votas), na torneira bóia (+/- 20 voltas) e na flange de saida da caixa da agua ( +/- 30 voltas)
