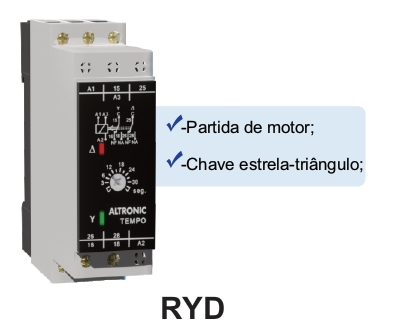

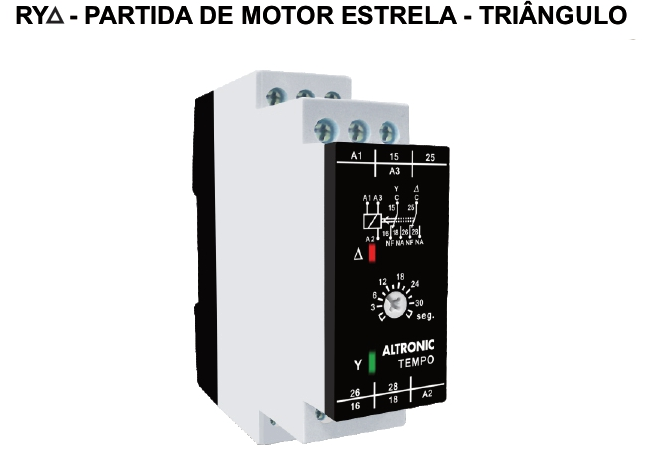

Rele de Partida de Motor Estrela Triângulo (RYD)
Rele Partida de Motor Estrela Triângulo (RYD)
1RYD0130 RYD - MODELO-01 MC 24 A 240VCA/VCC 30,0S*
RYD - Dispositivo para automação de partidas Y-Δ (estrela-triângulo), comuns em motores elétricos pesados (acima de 5CV). Sua lógica implementa o acionamento dos contatores Y e Delta, garantindo ainda um intervalo entre estes para evitar curtos entre fases.
Aplicação: É específico para utilização em controle de partida de motores trifásicos que utilizam chaves automáticas estrela-triângulo, com controles de tempo preciso.
Obs.: Toda a instalação elétrica deve ser feita com a rede desenergizada
Modo de Operação
RYD - (Partida de Motor YΔ): Ao energizar o aparelho, o relé da função estrela arma e fecha os contatos COMUM e NA. Inicia-se então a temporização ajustada na escala. Decorrido este tempo, o relé desarma. Após um retardo de 50ms, o relé da função triângulo arma, e fecha os contatos COMUM e NA permanecendo neste estado até que seja desenergizado.
Modelo: RYD - MODELO 01
Escala de Tempo: 30Seg
Número de Contatos: Y 1SPDT + ▲ 1SPDT
Tensão de Alimentação: 24 à 240Vca/Vcc
Frequência: 50/60Hz (±5%)
Tipo de Caixa: MC
Altura: 8.800 cm
Largura: 2.500 cm
Profundidade: 8.300 cm
